ピラリフター/荷物用・小型リフト

こちらの商品は、製造体制の再構築の為、受注を一時休止しました。ご迷惑をお掛けしますが、ご理解の程宜しくお願い致します。

類似商品:ハイパーリフト小荷物専用昇降機

荷物用・小型リフト-ピラリフター

本体価格:¥1,050,000~

組立て・設置が簡単な荷物用・小型リフト。
ボタンスイッチで簡単に操作でき、安全装置も付いていますので安心して運搬作業ができます。

ピラリフターの特徴

家庭用電源AC100Vも使える
電源は三相200VとAC100Vから選択できます。家庭用のコンセントをそのまま使えますので、特別な電気工事が必要ありません。

騒音の発生が少なく、静かな運転
支柱部に車輪によるキズが付かないよう、強力で耐摩耗性のあるMCナイロン車輪を採用。騒音の発生が少なく、静かな運転が行えます。

安全装置を標準搭載
自動落下防止装置、自動停止装置、過負荷制御装置、逆相探知装置などの安全装置が標準搭載されています。安全装置について詳しく

ケーブル付きの3点押しボタンスイッチで簡単に操作
ピラリフターの3点押しボタンスイッチ
【UP】カゴが上昇します。
【DN】カゴが下降します。
【STOP】カゴが停止します。
1Fコード長さ:3m
2Fコード長さ:6m(揚程4.0mまで)
2Fコード長さ:8m(揚程4.5m以上)
各階の操作スイッチのコードは、ベース部内蔵の制御盤と繋がっています。


ピラリフターの組立て・設置方法

組立てはアッセンブリされたカゴ・支柱・ベースのパーツをセットし、
設置はベース部のアンカー打ちと、支柱頭部(または頭部付近)に振止めを行うだけ。
※ご希望であれば、当社にて組立て・設置工事も致しますのでご相談ください。

ピラリフター組立ての様子

ベースに支柱を取付け中
ベースに支柱を取付け中-ピラリフター

頭部付近で振止め
頭部付近で振止め-ピラリフター


ピラリフターの組立て・設置の様子はこちらでご紹介しています

ピラリフターの設置事例 ※当社設置

全国対応!実績多数!おかげさまで創業 昭和29年より事故ゼロを守り続けています。

学術研究機関/奈良県
荷物用リフト・奈良県の学術機関
製造業/福島県
リフト・福島県の製造業
倉庫/栃木県
小型リフト・栃木県の倉庫

倉庫/神奈川県
倉庫-神奈川県
作業場/大分県
作業場-大分県
倉庫/愛知県
倉庫-愛知県

ピラリフターの設置事例をもっと見る

仕様・価格

ピラリフターの仕様・価格
品番 参考価格
(税別・送料別途)
揚程(※1) 本体全高/重量(※2) 積載荷重
電源
昇降速度
(各品番共通)
FLS-240-2.5 ¥1,050,000~ 2.5m 3.88m/178kg 積載240kg
AC100V0.4kw

50Hz時
5m/min

60Hz時
6m/min

FLS-240-3 ¥1,080,000~ 3.0m 4.38m/188kg
FLS-240-3.5 ¥1,110,000~ 3.5m 4.88m/196kg
FLS-240-4 ¥1,150,000~ 4.0m 5.38m/206kg
FLS-240-4.5 ¥1,190,000~ 4.5m 5.88m/215kg
FLS-240-5.0 ¥1,230,000~ 5.0m 6.38m/225kg
FLT-240-2.5 ¥1,070,000~ 2.5m 3.88m/178kg 積載240kg
三相200V0.4kw
FLT-240-3 ¥1,100,000~ 3.0m 4.38m/188kg
FLT-240-3.5 ¥1,130,000~ 3.5m 4.88m/196kg
FLT-240-4 ¥1,170,000~ 4.0m 5.38m/206kg
FLT-240-4.5 ¥1,210,000~ 4.5m 5.88m/215kg
FLT-240-5.0 ¥1,250,000~ 5.0m 6.38m/225kg

(※1)物を持上げられる高さ。
(※2)標準仕様時の、およその重量です。大型カゴやカゴ柵・扉を取付けた場合など、各種条件で重量が変わります。

除外工事
アイニチで設置工事を行う場合、次の工事はピラリフター工事に含まれていませんので、別途施工してくださるようお願いします。商品発送のみの場合、組立て・設置に関する全ての工事がアイニチ側の除外工事となります。

  • ●床開口などの基礎工事および建築側諸工事
  • ●昇降路工事
  • ●夜間の工事
  • ●開口部塞ぎなど各種仕舞工事
  • ●消防法・竪穴区画エリアに関する防火工事
  • ●クリーンルームなど特殊な場所での工事
  • ●振止め固定材工事
  • ●一次側電源引込工事

図面

ピラリフターの図面
ピラリフターの図面を見る


標準付属品

ピラリフター標準付属品の完成写真

ベース部
ピラリフターのベース部
支柱部
ピラリフターの支柱部
カゴ部
ピラリフターのテーブル部

電源コード:5m 、LS用リード線 1F用:1m 2F用:10m、操作スイッチ×2個、ベース固定用アンカーボルト:M10×4本、取扱説明書

カゴ柵・扉(別売)

ピラリフター柵・扉付き完成写真

カゴの大きさ変更

標準カゴ(900×700mm)から大型カゴ(1000×800mm)に変更
参考価格(税別):\80,000-

カゴに柵・扉を付ける

カゴに柵・扉を付ける
参考価格(税別):\290,000-
※柵・扉を取付けた場合、カゴの有効寸法が若干小さくなります。

ピラリフターの柵・格子片開き扉

カゴ柵:格子柵
カゴ扉:格子片開き扉

出入口方向について
扉の出入口方向を以下の4種類からお選び頂けます。

カゴを上から見た図

ピラリフタードアの出入口方向

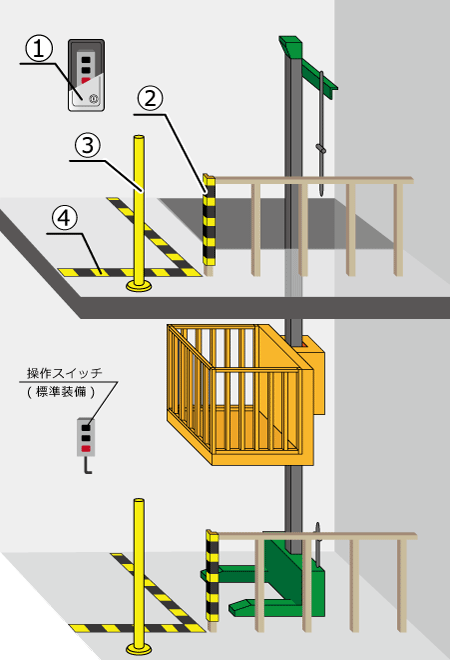

その他のオプション

ピラリフターを安全・快適にご利用頂くため、下記のオプション(有料)もご用意しています。ご使用中の環境に併せて各オプションをお求め下さい。

pillarlifter-option

pillarlifter-option-key-box 1:キーボックス

「鍵付きカバー」をかぶせ、操作スイッチを押せなくします。

pillarlifter-option-corner 2:コーナーガード

角ばった部分にソフトな素材のクッションを取付けることで、ケガや物損の事故を防ぎます。※ピラリフター本体には取付けないで下さい。
コーナーガードの商品ページを見る

pillarlifter-option-pole 3:ポール

リフトの出入口付近などに設置し、リフト周りの囲いと台車が衝突するのを防いだりします。

pillarlifter-option-line-tape 4:ラインテープ

「テープで囲った範囲には(事故防止のため)荷物を置かない」などの目印に有効です。
ラインテープの商品ページを見る


安心のアフターサービス

アイニチでは、設置後も安心してご利用いただけるようにアフターサービス体制を整えております。

万が一、「動かなくなった」「異音がなっている」等の故障・トラブルが発生した際は、専門スタッフが迅速に対応いたします。なお、新規設置後の故障対応についてもお任せください。

mapまた、安全保持・性能維持を目的としたメンテナンス・保守点検にも対応。不具合の早期発見でトラブルを未然に防ぎます。

東京・大阪・名古屋・福岡の4箇所の拠点だけでなく、メンテナンスサービス専門会社とパートナーシップを結んでいるため、全国どこでも迅速な対応が可能です。

→ メンテナンス・保守点検について


お問合せ~納品までの流れ

1:お問合せ・お見積り
●お問合せ内容から、ご要望に合った商品をご提案
●お見積りの作成・提出 無料
●図面の作成・提出 無料
2:現地調査~受注
●現地調査 無料
※一部の地域を除く
●最終的な仕様の決定
●受注
3:製作・設置工事
●製作期間:未定
●工事期間:未定
※納期は別途確認となります。
4:納品
●設置完了・試運転
●お引き渡し

※上記は一般的な流れです。お問合せ内容によって、流れが変更となる場合がございます。
※アイニチ側の受注状況などによって、製作期間・工事期間が変更となる場合がございます。
※ピラリフターを商品発送のみで受注の場合、アイニチは組立ておよび出張を要する事項(現地調査、設置工事、試運転、お引き渡し)は行いません。
