コンパクトタイプ(ADC型)/小荷物専用昇降機(ダムウェーター)

飲物・スープをこぼさずに運べる、昇降路一体型の小型リフト

dumbwaiter-compact-type-main

 ※納期ご相談ください     本体価格:¥840,000~

配膳・書類運搬に最適!狭いスペースにも設置できる小型リフト。
飲食店・ホテル・病院・学校・オフィス、個人住宅など、あらゆる場所で活躍しています。

※小荷物専用昇降機(ダムウェーター)は、建築基準法関連規定に適合した昇降機です。詳しくは、小荷物専用昇降機の法令ページをご参照ください。

ダムウェーター(コンパクトタイプ・ADC型)の特徴

省スペース-従来の1/2スペース

省スペース本体外寸:W570mm × D570mmから提供。設置場所を取らない超コンパクト設計です。設置スペースを確保しにくい厨房など、飲食店で多く採用されています。


簡単設置・低コスト-据付け工事は一日で完成

据付工事コンパクトタイプは、外装一体型(昇降路工事が不要)のユニットタイプです。各階の床を開口すれば、短時間で据付工事が完了します。床にピット(穴)を設ける必要がないので、木造建築物にも設置可能です。


料理・飲物をこぼさず、素早く運べる

インバーター制御インバーター制御なので、「動くとき」「止まるとき」の衝撃が少なくなります。飲物やスープを最大分速45mの速度で素早く運べます。
インバーターについて詳しく見る


かご(荷台)の中を3段にできる

棚板かごの中を取り外し可能な”棚板”で3段に仕切ることが可能です。1段あたりの高さは約21cmあるので、一度に、たくさんの料理と大きめのビールジョッキを運べます。


インターホンで連絡をとれる

dumbwaiter-food連絡用インターホンが標準で付いてます。例えば、2階テーブル席でお客様から注文を受けたら、すぐに1階厨房に伝えることができます。


いつまでも清潔に-ステンレスを採用

dumbwaiter-stainlessカゴ・扉にステンレスを採用。ステンレスは、「さびにくい(耐食)」「溶けにくい(耐熱)」「劣化しにくい(耐酸化)」という特徴があり、料理・飲物の運搬に最適です。
※価格の安い”スチール製”も選択できます。


ダムウェーター(コンパクトタイプ・ADC型)の設置事例 ※当社設置

全国対応!実績多数!おかげさまで創業 昭和29年より事故ゼロを守り続けています。

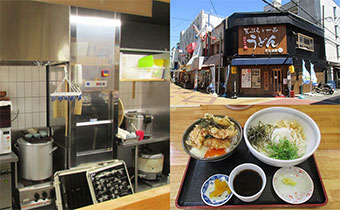

どん太郎/大阪市住吉区
飲食店(うどん専門店)

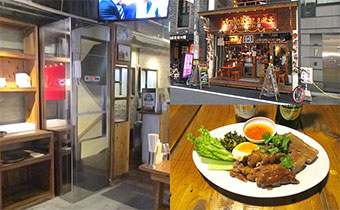

龍多風亜/大阪心斎橋
飲食店(タイ料理)
正楽/愛知県豊川市
飲食店(うなぎ・日本料理)

大手通 愛宕屋/大阪府
飲食店
焼肉屋/岡山県
飲食店

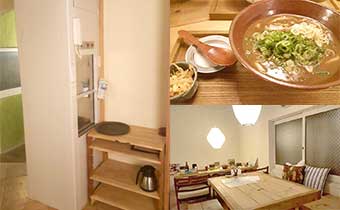

個人住宅/兵庫県
個人住宅

焼き鳥店/福岡県博多市
焼き鳥店
焼肉屋/東京都
焼肉屋
うどん屋/広島県
飲食店

ラーメン屋/大阪市北区
居酒屋
オフィス/横浜市
オフィス
飲食店/京都府
飲食店

小荷物専用昇降機(ダムウェーター)の設置事例をもっと見る

仕様

コンパクトタイプ(ADC型)の仕様
品番 ADC-400G ADC-500G ADC-600G ADC-700G ADC-800
積載 30kg 40kg 50kg 60kg/100kg 80kg
カゴ有効
(mm)
一方向
貫通型
W400
×
D370
×
H650
W500
×
D470
×
H650
W600
×
D570
×
H650
W700
×
D670
×
H750
W800
×
D800
×
H900
L字型 W355
×
D355
×
H650
W455
×
D455
×
H650
W555
×
D555
×
H650
W655
×
D655
×
H750
W755
×
D775
×
H900
床~扉までの高さ 700mm 700mm 700mm 600mm 600mm
本体外寸(mm) W570
×
D570
W670
×
D670
W770
×
D770
W870
×
D870
W1000
×
D1000
電源 三相200V または 単相200V
0.75kw
三相200V
0.75kw
昇降速度 インバーター制御 45m/min(50Hz、60Hz) 24m/min(50HZ)
28m/min(60Hz)
本体素材・カラー ダムウェーターステンレス製
<カラー鋼板>
dumbwaiter-compact-type-color

当社の小荷物専用昇降機は、オーバーヘッド(最上階の床から天井の高さ)が2300mm以上あれば設置可能です。

特記事項
本製品は”確認申請対象機種”となります。→小荷物専用昇降機の確認申請について

除外工事
次の工事は小荷物専用昇降機(ダムウェーター)の工事に含まれませんので、別途施工くださいますようお願いします。

  • ●床開口などの基礎工事および建築側諸工事
  • ●一次側電源引込工事
  • ●開口部塞ぎなど各種仕舞工事
  • ●夜間の工事
  • ●消防法・竪穴区画エリアに関する防火工事
  • ●クリーンルームなど特殊な場所での工事

図面

ダムウェーターの図面
ダムウェーター(コンパクトタイプ・ADC型)の寸法図を見る

安心のアフターサービス

アイニチでは、設置後も安心してご利用いただけるようにアフターサービス体制を整えております。

万が一、「動かなくなった」「異音がなっている」「扉が閉まらない」等の故障・トラブルが発生した際は、専門スタッフが迅速に対応いたします。なお、新規設置後の故障対応についてもお任せください。

mapまた、安全保持・性能維持を目的としたメンテナンス・保守点検にも対応。不具合の早期発見でトラブルを未然に防ぎます。

東京・大阪・名古屋・福岡の4箇所の拠点だけでなく、メンテナンスサービス専門会社とパートナーシップを結んでいるため、全国どこでも迅速な対応が可能です。

→ メンテナンス・保守点検について


お問合せ~納品までの流れ

1:お問合せ・お見積り
●お問合せ内容から、ご要望に合った商品をご提案
●お見積りの作成・提出 無料
●図面の作成・提出 無料
2:現地調査~受注
●現地調査 無料
※一部の地域を除く
●最終的な仕様の決定
●受注
3:製作・設置工事
●製作期間:15日
●工事期間:1日
※納期は別途確認となります。
4:納品
●設置完了・試運転
●お引き渡し

※上記は一般的な流れです。お問合せ内容によって、流れが変更となる場合がございます。
※アイニチ側の受注状況などによって、製作期間・工事期間が変更となる場合がございます。

小荷物専用昇降機(ダムウェーター)のお見積り依頼・図面作成は無料

お陰様で昨年2015年度、昇降機の新規設置・リニューアル年間実績は170台となりました。

アイニチは、日本全国のお問合せにご対応致します。
ご不明な点がございましたら、どんな些細なことでも遠慮なくお尋ねください。昇降機の専門スタッフがお客様をサポート致します。

見積書と図面のサンプル
