小荷物専用昇降機(ダムウェーター)/コンパクトタイプ(ADC型)

飲物・スープをこぼさずに運べる、昇降路一体型の小型リフト

小荷物専用昇降機(ダムウェーター)/コンパクトタイプ(ADC型)

本体価格:¥950,000~(税別)

※リース対応商品
リースについて詳しくはこちら

※納期ご相談ください

配膳・書類運搬に最適!狭いスペースにも設置できる小型リフト。
飲食店・ホテル・病院・学校・オフィス、個人住宅など、あらゆる場所で活躍しています。

※小荷物専用昇降機(ダムウェーター)は、建築基準法関連規定に適合した昇降機です。詳しくは、小荷物専用昇降機の法令ページをご参照ください。

小荷物専用昇降機(ダムウェーター)とは

小荷物専用昇降機(ダムウェーター)は、その名の通り、荷物を運ぶために設計された小型昇降機です。ビル、病院、レストラン、オフィスビル、学校など、さまざまな施設で、書類、食事、書籍など、比較的軽量で小型の荷物を運搬するために利用されています。
人が使用するエレベーターとは異なり、小さな荷物を運ぶためだけに設計されています。そのため、人が乗ることはできません。

小荷物専用昇降機(ダムウェーター)は、小型昇降機として、荷物を手で運ぶ必要がなく、労力と時間を節約できます。また、大事な荷物を安全に運ぶことができ、物品が落下したり、人々が物品を運ぶ際に怪我をするリスクをを減らすことが可能です。

仕様

品番ADC-400GADC-500GADC-600GADC-700GADC-800G
積載30kg40kg50kg60kg/100kg70kg/100kg
カゴ有効
(mm)
一方向
貫通型
W400×D370
×H650
W500×D470
×H650
W600×D570
×H650
W700×D670
×H750
W800×D770
×H750
L字型W355×D355
×H650
W455×D455
×H650
W555×D555
×H650
W655×D655
×H750
W755×D755
×H750
床~扉までの高さ800mm
(土台基礎+100mmの場合)
700mm
(土台基礎+100mmの場合)
本体外寸(mm)W570×D570W670×D670W770×D770W870×D870W970×D970
電源三相200V または 単相200V 0.75kw
ご注文時に三相200V・単相200Vをご指定下さい
昇降速度インバーター制御 45m/min(50Hz、60Hz)
本体素材・カラーダムウェーターステンレス製
<カラー鋼板>
dumbwaiter-compact-type-color

当社の小荷物専用昇降機は、オーバーヘッド(最上階の床から天井の高さ)が2300mm以上あれば設置可能です。

出入口扉はエレベータ協会標準(JEAS-207)に定める「相じゃくり構造」等を採用していますので、建築基準法施行令「令109条 防火戸、令112条 防火区画について」による遮炎・遮煙性能を有する防火設備とみなされます。

なお、小荷物専用昇降機については、戸を前記JEAS-207に定める構造として0.8mm以上の鋼板製とし、戸当たり部分を難燃性ゴムを用いて相じゃくりとすれば、すき間のない構造として平12建告第1360号による遮炎・遮煙性能を有する防火設備とみなされる。

引用:建築基準法及び同法関連法令 昇降機技術基準の解説2009年度版

特記事項
本製品は”確認申請対象機種”となります。→ 小荷物専用昇降機の確認申請について

除外工事
次の工事は小荷物専用昇降機(ダムウェーター)の工事に含まれませんので、別途施工くださいますようお願いします。

  • 床開口などの基礎工事および建築側諸工事
  • 一次側電源引込工事
  • 開口部塞ぎなど各種仕舞工事
  • 夜間の工事
  • 消防法・竪穴区画エリアに関する防火工事
  • クリーンルームなど特殊な場所での工事

ダムウェーター(コンパクトタイプ・ADC型)の特徴

省スペース-従来の1/2スペース

本体外寸:W570mm × D570mmから提供。設置場所を取らない超コンパクト設計です。設置スペースを確保しにくい厨房など、飲食店で多く採用されています。

省スペース

簡単設置・低コスト-据付け工事は一日で完成

コンパクトタイプは、外装一体型(昇降路工事が不要)のユニットタイプです。各階の床を開口すれば、短時間で据付工事が完了します。床にピット(穴)を設ける必要がないので、木造建築物にも設置可能です。

据付工事

料理・飲物をこぼさず、素早く運べる

インバーター制御なので、「動くとき」「止まるとき」の衝撃が少なくなります。飲物やスープを最大分速45mの速度で素早く運べます。
インバーターについて詳しく見る

インバーター制御

かご(荷台)の中を3段にできる

かごの中を取り外し可能な”棚板”で3段に仕切ることが可能です。1段あたりの高さは約21cmあるので、一度に、たくさんの料理と大きめのビールジョッキを運べます。

棚板

インターホンで連絡をとれる

連絡用インターホンが標準で付いてます。例えば、2階テーブル席でお客様から注文を受けたら、すぐに1階厨房に伝えることができます。

dumbwaiter-food

いつまでも清潔に-ステンレスを採用

カゴ・扉にステンレスを採用。ステンレスは、「さびにくい(耐食)」「溶けにくい(耐熱)」「劣化しにくい(耐酸化)」という特徴があり、料理・飲物の運搬に最適です。
※価格の安い”スチール製”も選択できます。

dumbwaiter-stainless

出入口扉は遮炎・遮煙に対応

弊社が販売する小荷物専用昇降機の出入口扉は、エレベータ協会標準(JEAS-207)に定められた構造を採用していますので、平成12年建設省告示第1360号による遮炎/遮煙性能を有する防火設備とみなされます。

○出来上がったお料理や飲み物ではなく、使用する材料のみを運ばれる場合は、床とカゴ高さを揃えて設置できるブルーリフトもおすすめです。

他社との比較

弊社がご提供する小荷物専用昇降機(コンパクトタイプ)を、他社と比較して表にまとめました。

項目アイニチA社
納期
2週間程度

1ヶ月程度
機能
必要な機能のみ

高性能だが不要な機能あり
取り出し扉
外扉・カゴ扉を手動で開ける

外扉手動・カゴ扉自動で開く
操作スイッチ
パネルシート式

タッチパネル式
交換部品
汎用品にて可能

メーカー純正品にて可能

構造

小荷物専用昇降機(ダムウェーター)の構造

巻上機
かごを動かす装置です。メインロープを巻上げ、かごを上下、減速、加速させます。

制御盤
制御盤は、小荷物専用昇降機の頭脳です。さまざまな機器に電気を供給、管理します。

マシンビーム
巻上機や制御盤など、主要な装置の重量を支える鉄筋部分です。

メインロープ
かごと繋がっています。巻上機がメインロープを巻き上げることにより、かごが動きます。

三方枠
かご扉の枠部分です

かご
荷物を入れる箱です。当社取扱の小荷物専用昇降機では、かご扉が閉まっていない時は動かないようになっています。

ガイドレール
かごを導くレールです。かごはレールに沿って走行します。

ウエイト
かごの吊り合いを取る重りです。

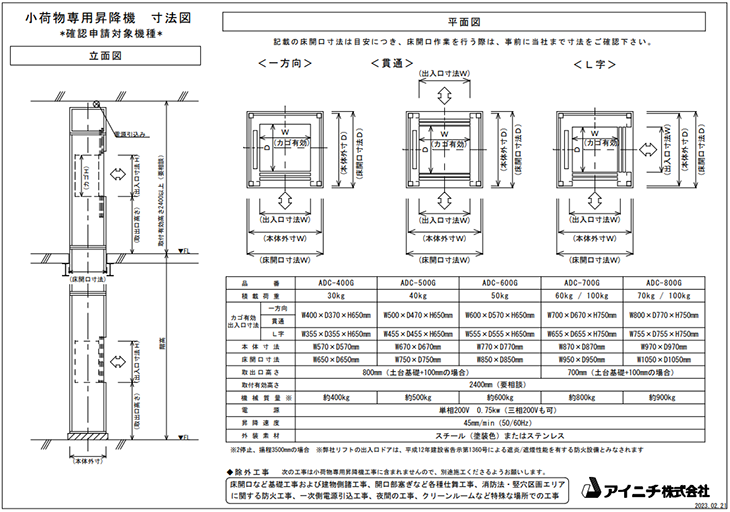

図面

小荷物専用昇降機/コンパクトタイプの設置事例

安心のアフターサービス

アイニチでは、設置後も安心してご利用いただけるようにアフターサービス体制を整えております。

万が一、「動かなくなった」「異音がなっている」「扉が閉まらない」等の故障・トラブルが発生した際は、専門スタッフが迅速に対応いたします。なお、新規設置後の故障対応についてもお任せください。

また、安全保持・性能維持を目的としたメンテナンス・保守点検にも対応。不具合の早期発見でトラブルを未然に防ぎます。

仙台・千葉・埼玉・東京・神奈川・名古屋・大阪・岡山・福岡の9箇所の拠点だけでなく、メンテナンスサービス専門会社とパートナーシップを結んでいるため、全国どこでも迅速な対応が可能です。

全国営業所マップ

お問い合わせから納品までの流れ

  1. 1. お問合わせ・お見積り

    • お問合わせ内容から、ご要望に合った商品をご提案

    • お見積りの作成・提出 無料

    • 図面の作成・提出 無料

  2. 2. 現地調査~受注

    • 現地調査 無料
      ※一部の地域を除く

    • 最終的な仕様の決定

    • 受注

  3. 3. 製作・設置工事

    • 製作期間:15日

    • 工事期間:1日

    • 納期は別途確認となります。

  4. 4. 納品

    • 設置完了・試運転

    • お引き渡し

※上記は一般的な流れです。お問合せ内容によって、流れが変更となる場合がございます。

※アイニチ側の受注状況などによって、製作期間・工事期間が変更となる場合がございます。

リース対応について

こちらはリース対応が可能な商品です。

導入にあたり初期費用を抑えたい方や、手続きを簡略化したい方におすすめです。
リースについてのお問い合わせは下記よりお問い合わせ下さい。

小荷物専用昇降機(ダムウェーター)/コンパクトタイプ(ADC型)のお見積り依頼・図面作成は無料

お陰様で昨年、昇降機の新規設置・リニューアル年間実績は135台となりました。

アイニチは、日本全国のお問合わせにご対応いたします。
ご不明な点がございましたら、どんな些細なことでも遠慮なくお尋ねください。昇降機の専門スタッフがお客様をサポートいたします。

見積書と図面のサンプル
