ハイパーリフトの安全装置/荷物用・簡易リフト

ハイパーリフト(簡易リフト)を安全・快適にご使用いただくために
「扉感知装置」「カゴ停止装置」「ファイナルリミットスイッチ」「外扉ロック装置」「カゴ落下防止装置」は必須です。
下記の安全装置は、当社で設計・製作する全てのハイパーリフト(簡易リフト)に標準搭載されています。

扉感知装置

扉感知装置 扉感知装置の写真
扉感知装置は人が挟まる事故を防ぎます。
この装置により、扉が開いている時は操作スイッチを押してもカゴが動きません。

カゴ停止装置

カゴ停止装置-簡易リフト
簡易リフトの動きを制御する装置です。
簡易リフトが上がり、カムと呼ばれる部品に接触するとカゴ停止装置が作動してカゴが停止します。(参考動画:簡易リフトのカゴ停止装置の働き

ファイナルリミットスイッチ

リミットスイッチに何らかのトラブルが発生したときに作動する最終の安全装置です。
(リミットスイッチの予備安全装置です。)
2重の安全装置で利用者の安全を守ります。

外扉ロック装置

外扉ロック装置-荷物用リフト
カゴが到着していないときに扉をロックします。
転落事故、身体が挟まる事故を防ぎます。

カゴ落下防止装置

カゴ落下防止装置-簡易リフトcase-okayama-i-warehouse-fall-protection-equipment

カゴの落下を防ぐ装置です。

例えば、1階から2階に上がっている途中、かごが何らかのトラブル(例:地震、ワイヤーロープの破断)により落下したとき、カゴ落下防止装置が作動し、落下を防止します。
※カゴ落下防止装置が作動しないと床に衝突してしまいます。

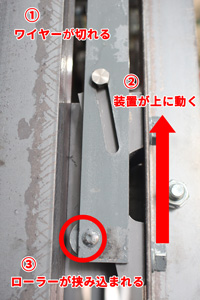

カゴ落下防止装置の仕組み

ワイヤーが切断されるとカゴ落下防止装置が働きます。具体的には、リフトのかご横にあるカゴ落下防止装置が上方向に作動し、ローラーを挟み込むことで、かごの落下を防ぎます。
※カラーテープは、どれだけ動いたかを計るために貼っています。

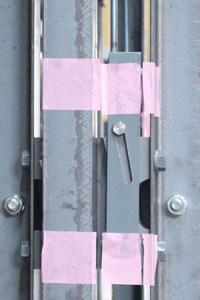

カゴ落下防止装置の作動前
カゴ落下防止装置の作動前
カゴ落下防止装置の作動後
カゴ落下防止装置の作動後
カゴ落下防止装置のイメージ
カゴ落下防止装置のイメージ
